Staffe serbatoio Acerbis RD02

Acquistando l'Acerbis usato le staffe che servono a fissare il serbatoio al telaio non ci sono mai. L'Acerbis poi non le fornisce come ricambio, a dir il vero ormai non si trova più neanche il serbatoio!!

Una volta montato il serbatoio si ha l'impressione che queste staffette non siano indispensabili, nulla di più sbagliato, ve ne renderete conto quando inizierà a spaccarsi la carena vicino ai fori creati per inserire le due viti in alto (vite n. 22 nel foglio delle istruzioni), motivo per cui vi consiglio vivamente di montarle

Come si evince dalle foto le staffette hanno angolazioni particolari, ho cercato di riprendere in scala 1:1 dimensioni e angolazioni, in questo modo riuscirete a duplicarle al meglio.

Non utilizzate l'immagine visualizzata ma il link in modo da scaricare la jpeg originale, poi stampatela e assicuratevi che sia in scala.

Vi serviranno due barre di ferro, spessore 3 mm, larghezza 15 mm, lunghezza 150 mm, meglio se zincate.

Non siate certi della riuscita al primo tentativo, io ho realizzato due coppie, alla fine si sono adattate due staffette dello stesso lato!!

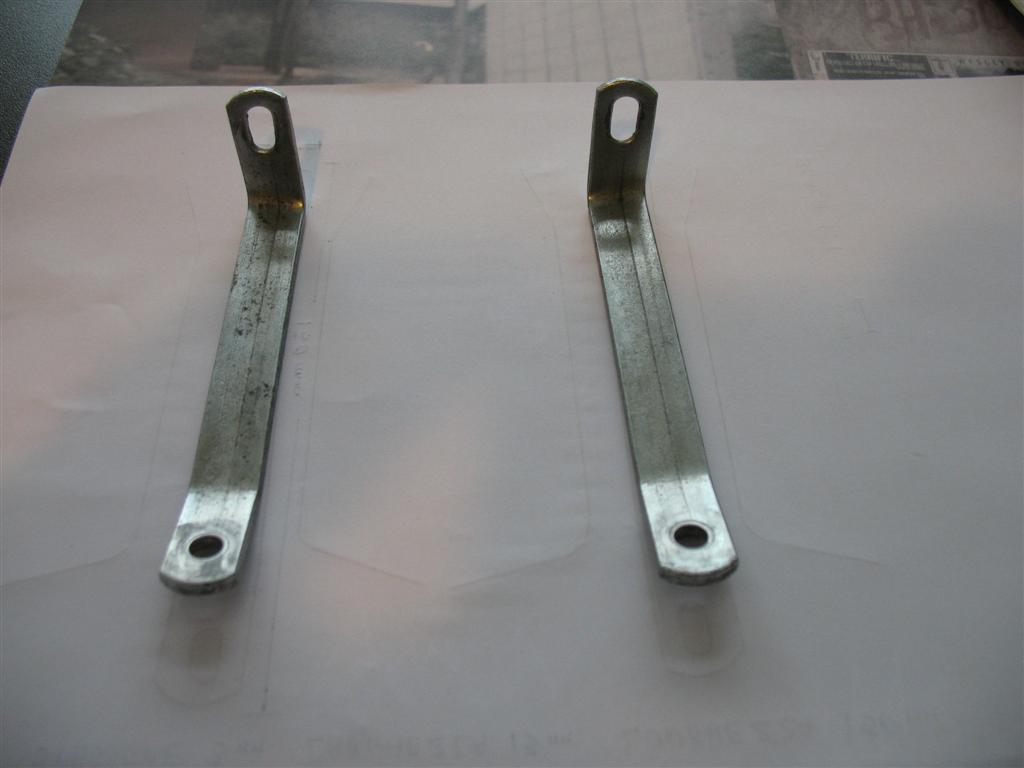

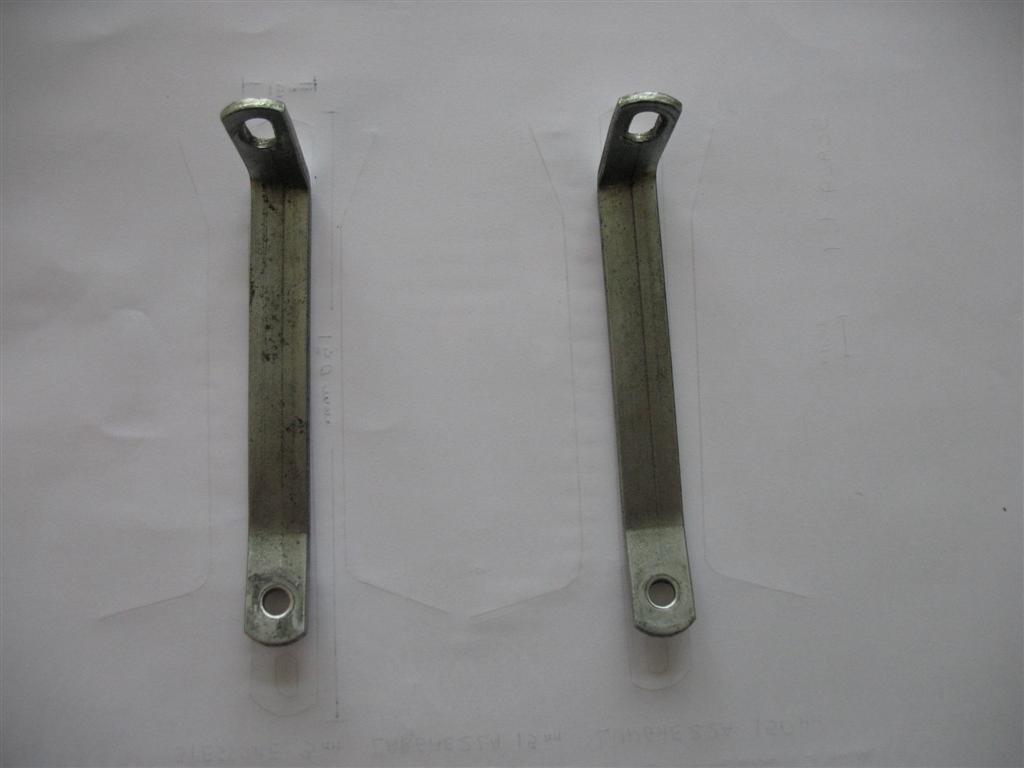

Ecco due belle fotografie delle staffe originali, come vedete non sono simmetriche, una monta a DX e una a SX

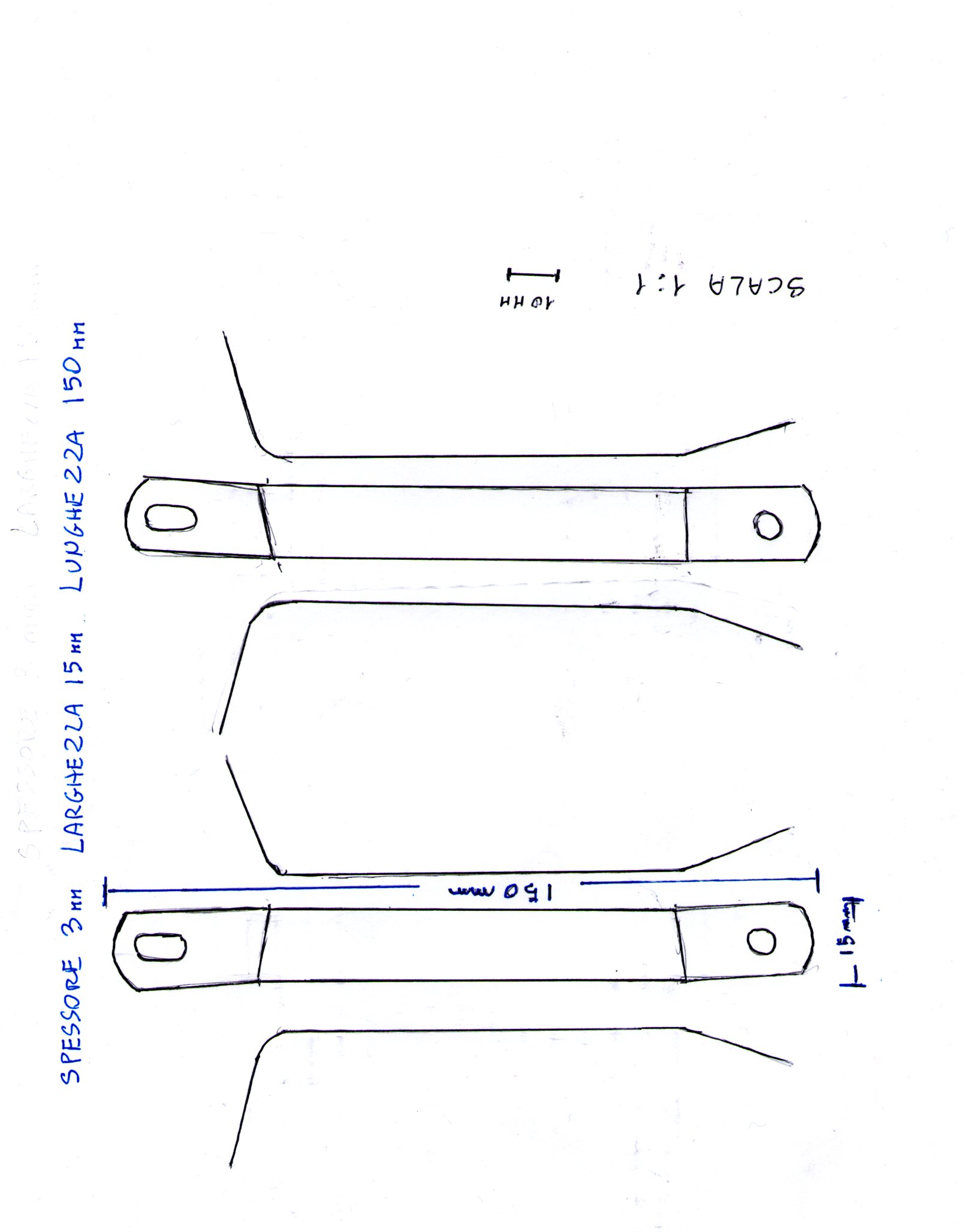

Ecco le sagome riportate su un foglio,  ho segnato i punti di piegatura con le angolazioni.

A destra e a sinistra di ogni staffa ho riportato le proiezioni in verticale.



Questo è il LINK per scaricare il disegno originale, stampandolo dovreste ottenere le sagome in scala 1:1, dove ho scritto scala 1:1 ho riportato la dimensione corrispondente a 10 mm in modo che possiate verificare la scala.

Da questo LINK invece scaricate le istruzioni di montaggio fornite da ACERBIS (file zip)



Vi auguro buon lavoro e postate il risultato sul forum.



Un ringraziamento particolare va a GIANDOSKA che mi ha prestato le staffe originali in foto.


Ciao Orko
